  本仪器采用紫外氧化的原理，将样品中的有机物氧化为二氧化碳，二氧化碳的测试采用的是直接电导率法，通过测试经过氧化反应的样品的总碳含量和未经过氧化反应的样品总无机碳的含量差值来测定总有机碳含量。

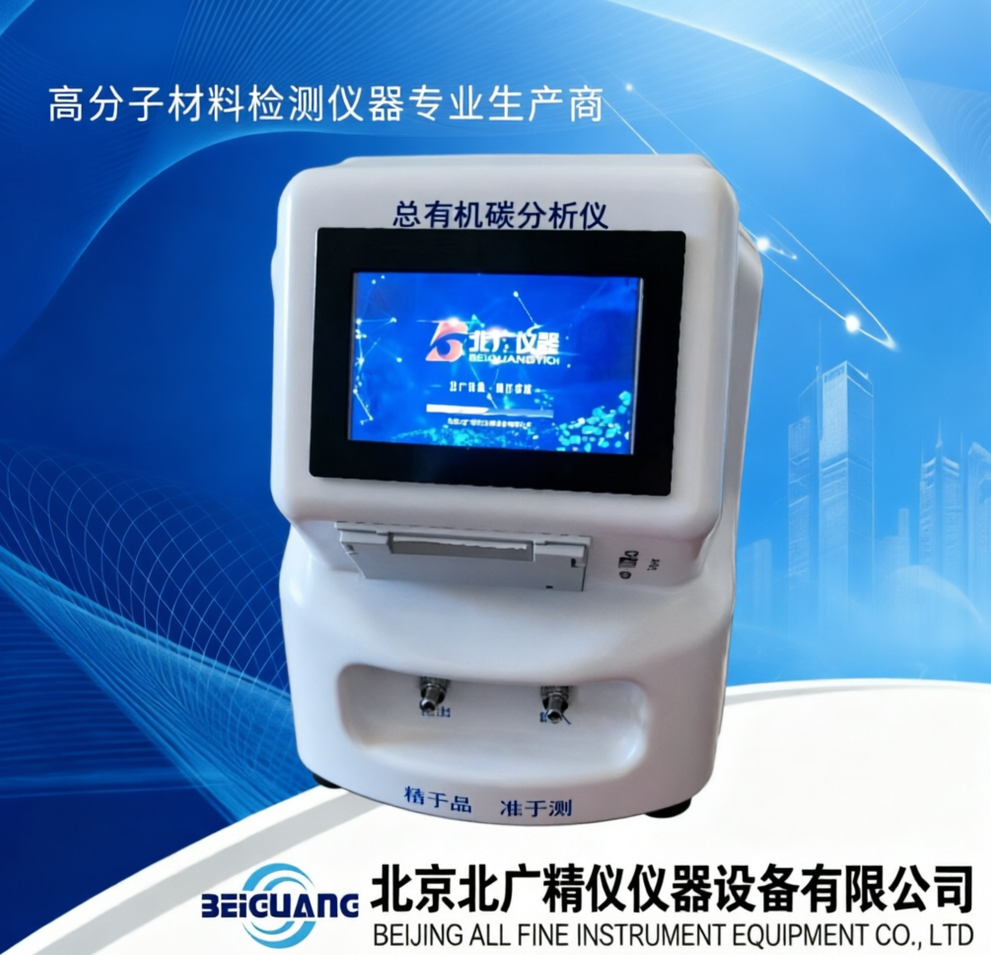

  在半导体制造、制药工程及高纯材料合成等对水质要求极高的领域中，水中微量有机污染物的控制是保障工艺稳定性与产品良率的核心环节。总有机碳（Total Organic Carbon, TOC）作为评价水中有机物含量的综合指标，能够灵敏地反映出纯水设备系统中微量有机物的污染程度。针对这一需求，专门用于检测超纯水与去离子水中痕量有机碳的专用分析仪器应运而生。本文将以BC-50A型分析仪器为例，深入探讨纯水总有机碳分析仪的工作原理、技术特性、应用场景以及操作维护规范，旨在为相关行业的工程技术人员与质量检验人员提供一份详尽的参考资料。

  纯水toc总有机碳分析仪是一款专为高纯水体系设计的专用检测设备。该仪器主要是针对总有机碳浓度在0.001毫克每升至1.000毫克每升范围内的水样进行精确测定，这一量程覆盖了从超纯水到一般去离子水的绝大部分检测需求。不同于传统实验室分析仪器，该设备在设计理念上强调操作的便捷性与维护的经济性，整机采用便携式设计，无需操作人员具备深厚的化学专业背景即可快速上手。

  在半导体晶圆清洗工艺中，哪怕是ppt级别的有机污染物都可能会引起栅极氧化层缺陷，进而影响芯片的电学性能。在制药行业，注射用水与纯化水中的有机碳含量必然的联系到药品的安全性与有效性，是各国药典强制管控的关键质量属性。因此，开发一款能够稳定检测超低浓度TOC、且维护成本低的在线或离线分析工具，对于提升生产的全部过程的水质监控能力具备极其重大意义。

  纯水toc总有机碳分析仪采用了先进的电导率差值检测技术，摒弃了传统燃烧法所需的载气与催化剂，从原理上简化了系统结构，降低了用户的运维负担。其检测精度能达到微克每升级别，响应时间控制在四分钟以内，完全能满足现代工业生产对于水质实时监控的要求。无论是安装在纯水设备系统的管路上进行24小时不间断监测，还是作为实验室台式仪器进行抽样检测，该设备都能提供较为可靠的数据支持。

  该仪器的设计最大限度地考虑了工业现场与实验室的双重需求，主要体现出以下显著特性：

  首先是便携与集成的结构设计。仪器采用一体化便携设计，体积小巧，方便移动至不同的取样点进行现场检测。内部集成了嵌入式系统与彩色触摸屏，实现了人机交互的直观化。全中文的操作界面大幅度的降低了语言门槛，操作人员无需记忆复杂的代码或指令，通过触摸操作就可以完成所有设置。

  其次是长效稳定的检测原理。仪器利用紫外氧化结合电导率差值法的原理，无需添加任何化学试剂。这在某种程度上预示着在日常使用中，用户不需要购买、储存和更换危险的化学试剂，既降低了耗材成本，也避免了化学废液的处理难题。由于没移动部件（如气动阀或注射泵），仪器的长期稳定性得到了显著提升，大幅度减少了因机械磨损导致的故障率。

  再者是完善的数据管理与报警功能。系统内置大容量存储空间，能够保存长达六个月的历史数据。当检测到的TOC浓度超过预设的安全阈值时，仪器不仅会触发声光报警，还能输出控制信号，可与外部的纯水循环系统或排放阀门联动，自动阻断不合格水流进入关键工艺段。

  此外，仪器在合规性方面表现出色。其设计严格遵循《中国药典》对于制药用水总有机碳检测的相关规定，支持系统适用性试验，并提供完整的IQ（安装确认）、OQ（运行确认）与PQ（性能确认）服务文档，帮助制药企业轻松应对GMP（药品生产质量管理规范）审核。

  深入理解仪器的检测原理，有助于操作人员正确解读数据并排查潜在的测量异常。BC-50A型分析仪采用的是“紫外催化氧化-电导率差值法”，其核心逻辑基于物质守恒与电离平衡理论。

  自然界水体中的碳元素主要以两种形态存在：一种是有机碳（Organic Carbon），即来源于动植物残体、微生物代谢物或人工合成有机物的碳；另一种是无机碳（Inorganic Carbon），最重要的包含碳酸盐、碳酸氢盐和溶解在水中的二氧化碳。

  总有机碳（TOC）的定义是水中所有有机污染物的含碳总量。为了消除无机碳对有机物检测的干扰，仪器采用了差减法进行计算。其公式为：

  其中，TC（Total Carbon）代表总碳，即样品中所有形态的碳（包括有机碳和无机碳）的总和；TIC（Total Inorganic Carbon）代表总无机碳，即样品中所有无机形态的碳的总和。通过分别测定TC和TIC，相减后即可得到纯粹的TOC值。

  要将有机物转化为可供检测的二氧化碳，必须对样品进行氧化处理。该仪器采用了紫外（UV）氧化法。在仪器内部，水流经过一个特制的螺旋石英玻璃管，管内壁镀有二氧化钛（TiO2）催化剂，管中心安装有高能紫外灯。

  当水样流经石英管时，紫外光照射激发二氧化钛产生具有极强氧化性的羟基自由基（·OH）。这种自由基能够无选择性地将水中难降解的大分子有机物打断、氧化，最终彻底转化为二氧化碳（CO2）和水（H2O）。相比于需要高温燃烧的方法，紫外催化氧化在常温常压下即可进行，能耗更低，且不会产生氮氧化物等有毒副产物。

  氧化生成的二氧化碳一定要通过电导率传感器来定量。二氧化碳溶于水后会生成碳酸，碳酸是一种弱酸，会发生电离产生氢离子和碳酸氢根离子，因此导致水样的电导率升高。电导率升高的幅度与水样中二氧化碳的浓度成正比。

  第一路水流直接通过电导率传感器，此时测得的电导率反映的是水中原本存在的无机离子（包括原有的碳酸氢根等）的贡献，用于计算TIC。

  第二路水流先经过紫外氧化反应器，有机物被转化为二氧化碳，然后再流过电导率传感器。此时测得的电导率是原有无机离子加上新生成碳酸离子的总和，用于计算TC。

  通过高精度测量这两路电导率的差值，并经过特定的算法校正（考虑温度、pH值等因素），仪器就能准确推算出由有机物转化而来的二氧化碳量，进而计算出总有机碳的浓度。这种方法无需复杂的气体转移装置，响应速度快，维护简单。

  测量范围:0.001mg/L~1.0mg/L(传感器可定制，浓度可调节达到1000mg/L，根据式样要求传感器定制调节到某一段浓度范围)

  仪器的硬件系统由流体管路、光学反应室、电学检测模块以及控制管理系统四大部分所组成。各部件的精密配合保证了仪器在复杂工业环境下的长期稳定运行。

  流体传输的核心是进口高精度蠕动泵。蠕动泵通过挤压富有弹性的泵管来推动液体前进，液体只接触泵管内壁，不与泵头机械结构接触，这有很大成效避免了交叉污染和泄漏风险。由于采用了无阀设计，流体的脉动极小，保证了流速的稳定性。进样管采用耐腐蚀的特氟龙材质，能够抵抗酸碱及有机溶剂的腐蚀。为避免颗粒物堵塞管路，在进样口前端通常设计有微粒过滤器，对于含有悬浮物的水样，需定期更换滤芯。

  这是仪器实现有机物氧化的核心场所。反应室内置一根螺旋状的石英玻璃管，其内壁经过特殊处理，均匀镀覆了纳米级二氧化钛薄膜。这种螺旋设计延长了水样在反应室内的停留时间（即延迟时间），确保有机物能够被充分氧化。石英管具有极佳的紫外透光率，且耐高温、耐腐蚀。位于石英管中心的紫外灯管发射185nm和254nm波长的紫外线nm的短波紫外线能够直接裂解水分子产生羟基自由基，而254nm的紫外线则起到激活催化剂的作用。紫外灯的寿命通常可达数千小时，且更换时无需拆卸整个机箱外壳，通过侧面盖板即可直接抽取更换，极大便利了维护工作。

  仪器配备了两路高精度的电导率传感器，一般会用双极式或四极式结构。传感器是由高纯度的不锈钢或钛合金电极组成，表面经过抛光处理以减少极化效应。由于纯水的电导率极低（接近18.2 MΩ·cm），微小的气温变化都会引起电导率的显著波动，因此传感器内部或附近通常集成有高精度的温度传感器（如Pt1000），用于实时进行温度补偿，确保测量结果的准确性。传感器的安装的地方经过流体动力学优化，避免了气泡滞留，因为气泡会极度影响电导率的测量值。

  仪器的大脑是一颗高性能的工业级CPU。该处理器负责控制蠕动泵的转速、采集电导率与温度信号、执行复杂的数学模型运算以及驱动触摸屏显示。显示屏采用640 * 480点阵的真彩液晶触摸屏，色彩鲜艳，可视角度大。界面设计简洁直观，主界面实时显示当前TOC浓度、电导率值、温度以及设备正常运行状态。用户可以通过触摸按键轻松切换至历史曲线查询、参数设置或系统校准界面。

  仪器外壳采用高强度工程塑料或钣金材质，表面经过防腐蚀喷涂处理，适应洁净室或工业现场的严苛环境。背部面板集中了所有的对外接口，包括220V交流电源输入、RS232数据通讯接口（用于连接上位机或打印机）、4-20mA模拟量输出接口（用于连接记录仪或DCS系统）以及报警继电器输出接口。所有接口均配有明确的标识，方便现场接线。

  BC-50A的软件系统基于嵌入式实时操作系统开发，功能强大且运行稳定。以下将详细介绍仪器的软件功能菜单与标准操作流程。

  接通电源后，仪器进入开机自检程序。屏幕显示仪器型号与版本号，随后系统自动检测紫外灯强度、传感器连接状态以及存储器容量。由于紫外灯需要一定的预热时间才能达到稳定的光强输出，建议开机后等待15至30分钟再进行零点校准或样品测试，以获得最佳精度。

  量程选择：根据预期的水样浓度，选择0-1mg/L的高灵敏度量程，或者切换到定制的高浓度量程（如0-1000mg/L）。

  报警限值：设置TOC浓度的上限值。当测量值超过此数值时，仪器将激活继电器，输出开关量信号。

  为了保证测量准确性，定期进行校准是必不可少的步骤。仪器支持多点校准。通常使用零水（TOC低于0.001mg/L的超纯水）进行零点校准，使用已知浓度的蔗糖或苯醌标准溶液进行斜率校准。操作非常简单：将进样管插入标准溶液中，在菜单中选择“校准”功能，仪器会自动吸入样品并进行分析，完成后显示校准曲线。

  系统适用性试验是制药行业特有的验证要求。根据药典规定，需要使用邻苯二甲酸氢钾（KHP）和碳酸氢钠/碳酸钠混合液来验证仪器的TOC响应效率。仪器内置了相应的计算程序，自动计算响应效率是否合格（通常要求大于95%），并生成验证报告。

  离线分析模式：适用于实验室抽检。用户将进样管插入待测水样中，点击“开始”按钮，仪器自动完成进样、氧化、检测与计算，并在屏幕上显示结果。测试完成后可手动触发打印功能，输出包含时间、浓度、序列号等信息的报告。

  在线监测模式：适用于纯水管道监控。在此模式下，仪器持续从管路中抽取水样进行分析。屏幕实时刷新数据，并绘制浓度变化趋势图。历史数据按时间戳自动存储在内部Flash中，用户可通过USB接口或RS232接口将数据导出至电脑进行趋势分析。

  软件内置了丰富的诊断工具。用户都能够查看紫外灯的工作时长、泵管的累计运行里程，以便提前安排备件更换。管路清洗功能允许用户一键启动清洗程序，利用清洗液或纯水冲洗整个流路系统，去除残留的污染物。

  纯水总有机碳分析仪在半导体、制药、电力等行业存在广泛的应用，针对不同场景，其安装的地方与检验测试目的各有侧重。

  在半导体晶圆厂（Fab），超纯水（UPW）系统是整个制造的“血液”。TOC分析仪通常被安装在以下几个关键点：

  RO（反渗透）产水端：监测反渗透膜对有机物的去除效果，判断膜元件要不要清洗或更换。

  抛光混床（Polishing Mixed Bed）之后：这是进入工艺腔室前的最后一道关卡，此处TOC必须控制在极低水平（通常10 ppb），任何微小的波动都预示着树脂失效或系统污染。

  由于半导体行业对TOC极其敏感，该仪器的高分辨率（0.001mg/L）和快速响应时间（4分钟内）使其成为制程控制的理想选择。

  注射用水（WFI）系统：注射用水通常通过蒸馏或多效蒸馏制备，TOC主要来自于储罐呼吸口带入的有机挥发物或分配系统管道的脱落物。在线TOC监测可以替代繁琐的手工取样化验，实现实时监控。

  清洁验证：在更换药品品种或对生产设备做清洗后，需要检测最终冲洗水中的TOC含量。如果TOC低于设定阈值，证明设备已清理洗涤干净，无活性药物成分残留。这是TOC仪在制药厂最重要的应用之一。

  在火力发电厂，锅炉补给水系统要严控有机物，防止其在高温度高压力下分解产生酸性物质，导致锅炉腐蚀。在餐饮行业，用于监测水源地水质及清洗消毒后的残留物。在环保领域，可用于地表水、地下水的有机物污染普查。

  更换蠕动泵管：依据使用频率，每3-6个月更换一次蠕动泵管。老化的泵管会导致流速不准或破裂漏水。

  更换紫外灯：虽然紫外灯寿命较长，但光强会随时间衰减。建议每年检查一次光强，必要时来更换。得益于人性化设计，更换灯管无需拆机箱。

  清洗反应器与传感器：若水样较脏，石英管内壁可能会附着污垢，导致氧化效率下降。此时需使用专用的清洗剂（如稀盐酸或过氧化氢）循环清洗。

  读数偏高或不稳：可能是零点漂移，需用零水重新校准；也可能是管路中有气泡，需检查管路连接是否漏气，或运行几次排空程序。

  响应变慢：可能是紫外灯老化，氧化效率降低；或者是流速过快，水样在反应器内停滞时间不足。

  电气安全：仪器必须连接可靠的地线。在插拔电源插头或打开机箱盖板前，务必断电。虽然仪器本身功耗不高，但纯水环境存在漏电风险。

  紫外辐射防护：紫外灯工作时会产生肉眼不可见的紫外辐射，切勿在仪器运行时直视光源或通过未遮蔽的窗口观察，以免灼伤眼睛。更换灯管时务必断电。

  化学品接触：虽然仪器不需要添加试剂，但在进行校准或验证时，操作人员可能会接触到标准溶液。请佩戴防护手套和护目镜，避免化学品溅入眼睛或皮肤接触。

  高温表面：虽然概率较低，但在长时间连续运行或环境和温度较高时，仪器内部电子元件或紫外灯镇流器可能会产生热量，请勿触摸内部散热片。

  废弃液体处理：仪器排出的废液可能含有被氧化的有机物或微量的催化剂颗粒，应按照实验室废液处理规范进行收集和处理，不得随意倒入下水道。

  随着分析技术的慢慢的提升，纯水总有机碳分析仪也在向着更高灵敏度、更智能化和更集成化的方向发展。

  未来的仪器可能会集成膜电导率法（Membrane Conductivity）来进一步提升抗干扰能力，或者引入紫外光谱扫描技术来定性分析有机物的种类。在数据处理方面，物联网（IoT）技术的应用将使仪器能够实时上传数据至云端服务器，通过大数据分析预测水质变化趋势，实现预测性维护。同时，微流控技术的发展有望大幅缩小仪器的体积，使其能够集成到便携式手持设备中，满足现场快速筛查的需求。

  综上所述，BC-50A型纯水总有机碳分析仪凭借其紫外催化氧化原理、电导率差值检测技术和人性化的设计，为高纯水系统中的有机物监控提供了可靠的解决方案。通过本文对仪器原理、参数、操作及维护的详尽阐述，期望能为广大工程技术人员与科研工作者提供一份实用、严谨的参考资料，助力其在各自领域内实现对水质的有效管控，保障生产的基本工艺的稳定与产品的高质量。
